Deskripsi

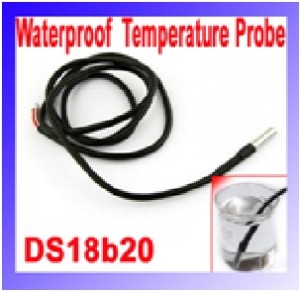

Ini adalah versi pra-kabel dan tahan air dari sensor DS18B20. Berguna untuk ketika Anda perlu untuk mengukur sesuatu yang jauh, atau dalam kondisi basah. Sementara sensor baik sampai 125 ° C kabel berjaket di PVC jadi kami sarankan menjaga di bawah 100 ° C. Karena mereka digital, Anda tidak mendapatkan degradasi sinyal bahkan jarak jauh! Ini 1-kawat sensor suhu digital yang cukup tepat (± 0,5 ° C selama lebih dari kisaran) dan dapat memberikan hingga 12 bit presisi dari konverter digital-ke-analog onboard. Mereka bekerja besar dengan setiap mikrokontroler menggunakan pin digital tunggal, dan Anda bahkan dapat menghubungkan beberapa orang ke pin yang sama, masing-masing memiliki ID 64-bit yang unik terbakar di di pabrik untuk membedakan mereka. Digunakan dengan 3.0-5.0V sistem.
Satu-satunya downside adalah mereka menggunakan Dallas 1-Wire protokol, yang agak rumit, dan membutuhkan banyak kode untuk mengurai keluar komunikasi. Jika Anda ingin sesuatu yang sangat sederhana, dan Anda memiliki pin input analog, yang TMP36 sepele untuk pergi.
Kami melemparkan sebuah resistor 4.7k, yang diperlukan sebagai pullup dari DATA garis VCC ketika menggunakan sensor. Kami tidak memiliki tutorial rinci sampai belum tapi Anda bisa memulai dengan menggunakan Dallas Temperature Control Arduino perpustakaan yang membutuhkan juga Perpustakaan OneWire.
Rincian Teknis
Kabel spesifikasi:
Stainless steel diameter tabung 6mm dengan 30mm panjang
Kabel adalah 36 “panjang / 100cm, diameter 4mm
Berisi sensor suhu DS18B20
Jika sensor Anda memiliki empat kabel – Red terhubung ke 3-5V, Black menghubungkan ke tanah dan Putih adalah data. Kawat tembaga disolder ke perisai kawat
Jika sensor Anda memiliki tiga kabel – Red terhubung ke 3-5V, Biru / Hitam menghubungkan ke tanah dan Kuning / Putih adalah data
Spesifikasi Teknis DS18B20:
Dapat digunakan Kisaran suhu: -55 sampai 125 ° C (-67 ° F sampai + 257 ° F)
9 sampai 12 bit resolusi dipilih
Menggunakan 1-Wire antarmuka-hanya membutuhkan satu pin digital untuk komunikasi
Unik 64 bit ID dibakar ke dalam chip
Beberapa sensor bisa berbagi satu pin
± 0,5 ° C Akurasi dari -10 ° C hingga + 85 ° C
Sistem alarm suhu-batas
Permintaan waktu kurang dari 750ms
Digunakan dengan 3.0V ke 5.5V listrik / data
